避難安全検証法に関わる内容/告示解釈・考え方階段に面してFIX窓が接する場合の煙伝播の考え方(ルートB1)
最終更新日:2022.08.16

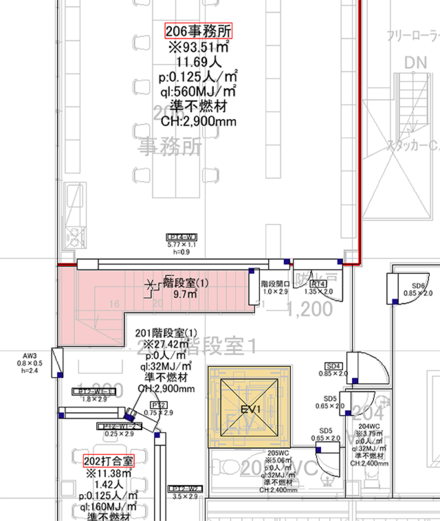

下図のように、階段に面してFIX窓が接している場合、煙伝播はどのように考えれば良いでしょうか?
階段自体が区画されている場合は窓からの煙伝播は考慮しなくても良いでしょう。
上図のように区画されていない階段に面して設置される場合は煙伝播の計算は必要だと考えられます。この場合、階段に垂壁は設置せず、階段室の天井部分も蓄煙できるものと考え、201階段室(1)の天井面積に階段室の面積をプラスして煙伝播計算を行えば良いでしょう。上図のプランでは窓は防火区画により特定防火設備の窓となっていますので、煙伝播計算の考え方は審査機関によって判断が分かれる所です。不利側としてこの窓からの煙伝播を計算しておけば間違いはないでしょう。
